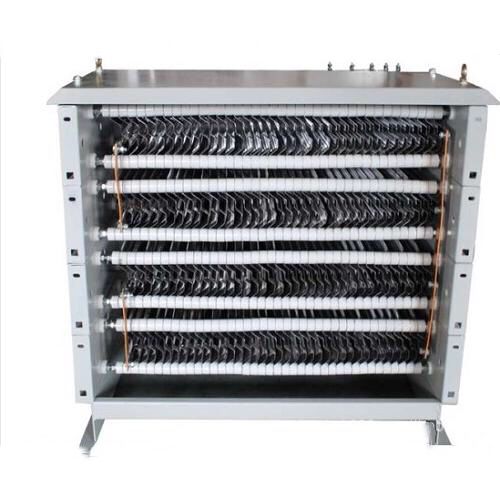

啟動電阻-調整電阻器

  • 產品簡介：限制啟動電流,啟動時在電樞回路串聯可變電阻(通常稱為啟動電阻),待轉速上升后再逐步將啟動電阻切除
  • 咨詢熱線：021-57899261

  • 產品詳情

  • 聯系我們


    繞線式異步電動機轉子串頻敏變阻器啟動電阻、串電阻分級啟動、調整電阻器 起動電阻

    為限制啟動電流,啟動時在電樞回路串聯可變電阻(通常稱為啟動電阻),待轉速上升后再逐步將啟動電阻切除

    繞線式電動機轉子串聯電阻啟動,即在轉子繞組中串聯一級或若干級電阻, 為了在整個起動過程中得到比較大的加速轉矩，并使起動過程平滑，起動電阻被分成幾段，在起動過程中逐級切除，以達到減小啟動電流的目的.在啟動后逐級切除電阻,使電動機正常運轉,改善了機械特性,提高了啟動轉矩. 電阻起動電機實際是電感分相電機。啟動電阻代替離心開關。啟動電阻與啟動線圈串聯，剛通電時，啟動電阻阻值很小，可向啟動線圈供電而啟動電機。啟動電流使啟動電阻本身也發熱，因為是正溫度系數熱敏電阻，發熱后阻值變大，可理解為斷路，電機正常運行。這類電機特點為是停機后不能馬上開機，因為啟動電阻溫度還沒有降下來阻值還沒有變小，如果馬上開機，電機啟動線圈無電或電流小而電機不能啟動將把運行線圈燒壞，所以應配過流保護裝置。

    繞線式異步電動機轉子串電阻起動的起動電流和起動轉矩

    轉子電路內串聯電阻有兩種作用，一，由于轉子電路的電阻增大，使轉子阻抗增大，轉子的繞組的啟動電流減小，因而定子的啟動電流也相應減小，二，適當選擇變阻器的阻值，可是啟動轉矩增大，這時雖然轉子電流減小，但轉子的功率因數顯著增大，所以轉矩也增大。由于這兩個特點，所以這種啟動方法允許在重載下啟動。

    需繞線電機用的三級平衡啟動電阻（起動電阻）技術支持了解：配套電動機型號，工況作用（如提升，平行等），啟動方式（控制電氣是定子調壓調速器，或渦流制動器，或直接切電阻啟動加速），電阻參數

    起重機成套電阻器是起重機專用的電阻器，它與標準型電阻器不同，標準型電阻器是在同一箱電阻器中只裝同一種規格的電阻元件，而起重機成套電阻器則在同一箱電阻器中可裝不同規格的電阻元件， 以減少單臺成套電阻器的箱數



    不銹鋼電阻元件、聯接板、固定桿、絕緣子及左右端架組成，首先將聯接板焊接在不銹鋼電阻元件上，再通過絕緣子將其安裝在固定桿上，由左右端架支撐，采用兩次絕緣。

    工藝：不銹鋼電阻元件是通過特殊設備沖制而成，元件電阻值的調整是無級的，可加工出電阻值范圍在0.005Ω～4.50Ω之間的任何非標準電阻元件；不銹鋼電阻元件的聯接改變了傳統電阻元件的壓接方式，\－“電極自熔焊”聯接。焊接時由于聯接板上三個小電極與元件表面接觸電阻大，瞬時熔化，并在壓力作用下迅速滲透結合面縫隙，該焊接工藝不僅牢固，而且有效熔焊面積不小于80mm2。

    交流起重機?JZR2系列電動機成套電阻器

        本系列成套電阻器主要用作交流起重機電控設備配套的JZR2及JZRH2系列繞線式異步電動機的起動、制動與調速電阻。

    注： l）控制設備代號：

               "T"-KT?凸輪控制器："P"或"Y"-PQY1~3、PQK（X、D、R)6401系列平移控制屏(柜);

           “S"-PQS1~3系列起升控制屏(柜);“Z"-PQZ1系列抓斗控制屏(柜);

           "Q"-PQK（X、D、R)6402系列起升控制屏(柜);

        2) 電阻元件代號:

           "M"-ZM1~ZM3型不銹鋼板沖制的網板形電阻元件;"B"-ZB1或ZB2型康銅帶(絲)繞制的板形電阻元件；“D"或"Y"-ZD2型鐵鉻鋁帶繞制的圓筒形電阻元件;"J"-ZJ1型鐵鉻鋁帶繞制的大波浪形電阻元件;

        3) 通電持續率: "2”-25%；"4“-40%；

        4) 控制類型:

           “K5、K10”-凸輪控制器;“P1、P2”平移控制屏(柜)；"P4、P5“-起升控制屏(柜)；


    交流起重機?JZR2系列電動機成套電阻器新老型號對照

    不  銹  鋼
    電阻器型號

    電動機基本技術參數

    可替代老式電阻器型號

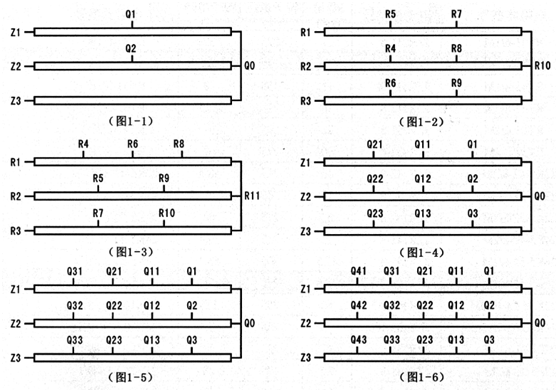

    		接線原理圖

    電動機型號

    容量
    （kw)

    轉子電壓
    （V）

    轉子電流
    （A）

    RT01-6/1M

    JZR201-6

    0.6

    64

    8.15

    RT01-6/1B

    		圖1-1

    RT02-6/1M

    JZR202-6

    1.0

    91

    8.9

    RT02-6/1B

    RT03-6/1M

    JZR203-6

    1.5

    120

    9.7

    RT03-6/1B

    RT11-6/1M

    JZR211-6

    2.2

    138

    11.8

    RT11-6/1B

    RT12-6/1M

    JZR212-6

    3.5

    206

    12.1

    RT12-6/1B

    RT21-6/1M

    JZR221-6

    5.0

    143

    17.1

    RT21-6/1B

    RT22-6/1M

    JZR222-6

    7.5

    267

    18.9

    RT22-6/1B

    RT31-6/1M

    JZR231-6

    11

    225

    32

    RT31-6/1B

    RT31-8/1M

    JZR231-8

    7.5

    175

    28

    RT31-8/1B

    RT41-8/1M

    JZR241-8

    11

    158

    48

    RT41-8/1B

    RT42-8/1M

    JZR242-8

    16

    215

    48.5

    RT42-8/1B

    RT51-8/2M

    JZR251-8

    22

    205

    67

    RT51-8/2D

    RT52-8/2M

    JZR252-8

    30

    275

    69

    RT52-8/2D

    22K5-42-8/2M

    JZR242-8

    16

    215

    48.5

    22K5-42-8/2D

    		圖1-2

    22K5-51-8/2M

    JZR251-8

    22

    205

    67

    22K5-51-8/2D

    22K5-52-8/3M

    JZR252-8

    30

    275

    69

    22K5-52-8/3D

    22K5-42-8/2M

    JZR242-8

    13

    215

    39.4

    22K5-42-8/2D

    22K5-51-8/2M

    JZR251-8

    27.5

    205

    53.3

    22K5-51-8/2D

    22K5-52-8/2M

    JZR252-8

    23.5

    275

    54

    22K5-52-8/2D

    22K10-63-10/3M

    JZR263-10

    60

    255

    155

    22K10-63-10/3D

    		圖1-3

    24K10-63-10/3M

    JZR263-10

    48

    255

    124

    24K10-63-10/3D

    22P1-31-6/3M

    JZR231-6

    11

    225

    32

    22P1-31-6/4D

    		圖1-5

    22P1-31-8/3M

    JZR231-8

    7.5

    175

    28

    22P1-31-8/4D

    22P1-41-8/2M

    JZR241-8

    11

    158

    48

    22P1-41-8/2D

    22P1-42-8/3M

    JZR242-8

    16

    215

    48.5

    22P1-42-8/3D

    22P1-51-8/3M

    JZR251-8

    22

    205

    67

    22P1-51-8/3D

    22P1-52-8/3M

    JZR252-8

    30

    275

    69

    22P1-52-8/3D

    22P1-63-10/6M

    JZR263-10

    60

    225

    155

    22P1-63-10/8D

    24P1-31-6/3M

    JZR231-6

    8.8

    225

    25.6

    24P1-31-6/4D

    24P1-31-8/3M

    JZR231-8

    6.3

    175

    23.5

    24P1-31-8/4D

    24P1-41-8/3M

    JZR241-8

    8.8

    158

    38.4

    24P1-41-8/3D

    24P1-42-8/3M

    JZR242-8

    13

    215

    39.4

    24P1-42-8/3D

    24P1-51-8/3M

    JZR251-8

    17.5

    205

    53.3

    24P1-51-8/3D

    24P1-52-8/3M

    JZR252-8

    23.5

    275

    54

    24P1-52-8/4D

    22P2-52-8/3M

    JZR252-8

    30

    275

    69

    22P2-52-8/3D

    圖1-6

    22P2-61-10/3M

    JZR261-10

    30

    140

    136

    22P2-61-10/4D

    22P2-62-10/4M

    JZR262-10

    45

    195

    145

    22P2-62-10/4D

    22P2-63-10/5M

    JZR263-10

    60

    255

    155

    22P2-63-10/6D

    22P2-64-10/5M

    JZR264-10

    65

    272

    148

    22P2-64-10/6D

    22P2-71-10/7M

    JZR271-10

    80

    280

    178

    22P2-71-10/9D

    22P2-72-10/10M

    JZR272-10

    100

    355

    176

    22P2-72-10/12D

    22P2-73-10/12M

    JZR273-10

    125

    450

    170

    22P2-73-10/15D

    24P2-52-8/4M

    JZR252-8

    23.5

    275

    54

    24P2-52-8/4D

    24P2-61-10/4M

    JZR261-10

    24

    140

    109

    24P2-61-10/4D

    24P2-62-10/5M

    JZR262-10

    36

    195

    116

    24P2-62-10/6D

    24P2-63-10/5M

    JZR263-10

    48

    255

    124

    24P2-63-10/6D

    24P2-64-10/6M

    JZR264-10

    50

    272

    114

    24P2-64-10/7D

    24P2-71-10/6M

    JZR271-10

    63

    280

    140

    24P2-71-10/7D

    24P2-72-10/10M

    JZR272-10

    80

    355

    141

    24P2-72-10/12D

    24P2-73-10/10M

    JZR273-10

    100

    450

    136

    24P2-73-10/12D

    22P4-41-8/3M

    JZR241-8

    11

    158

    48

    22P4-41-8/3D

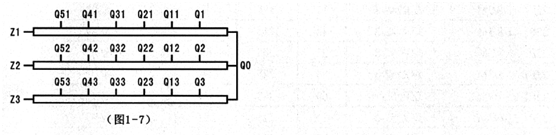

    圖1-7

    22P4-42-8/4M

    JZR242-8

    16

    215

    18.5

    22P4-42-8/4D

    22P4-51-8/4M

    JZR251-8

    22

    205

    67

    22P4-51-8/5D

    22P4-52-8/5M

    JZR252-8

    30

    275

    69

    22P4-52-8/5D

    24P4-41-8/3M

    JZR241-8

    8.8

    158

    38.4

    24P4-41-8/3D

    24P4-42-8/4M

    JZR242-8

    13

    215

    39.4

    24P4-42-8/4D

    24P4-51-8/4M

    JZR251-8

    17.5

    205

    53.5

    24P4-51-8/4D

    24P4-52-8/4M

    JZR252-8

    23.5

    275

    54

    24P4-52-8/5D

    22P5-61-10/4M

    JZR261-10

    30

    140

    136

    22P5-61-10/5D

    圖1-7

    22P5-62-10/5M

    JZR262-10

    45

    195

    145

    22P5-62-10/6D

    22P5-63-10/5M

    JZR263-10

    60

    255

    155

    22P5-63-10/6D

    22P5-64-10/7M

    JZR264-10

    65

    272

    148

    22P5-64-10/9D

    22P5-71-10/7M

    JZR271-10

    80

    280

    178

    22P5-71-10/9D

    22P5-72-10/8M

    JZR272-10

    100

    355

    176

    22P5-72-10/9D

    22P5-73-10/12M

    JZR273-10

    125

    450

    170

    22P5-73-10/15D

    24P5-61-10/5M

    JZR261-10

    24

    140

    109

    24P5-61-10/6D

    24P5-62-10/5M

    JZR262-10

    36

    195

    110

    24P5-62-10/6D

    24P5-63-10/6M

    JZR263-10

    48

    255

    124

    24P5-63-10/8D

    24P5-64-10/7M

    JZR264-10

    50

    272

    114

    24P5-64-10/9D

    24P5-71-10/9M

    JZR271-10

    63

    280

    140

    24P5-71-10/9D

    24P5-72-10/10M

    JZR272-10

    80

    355

    141

    24P5-72-10/12D

    24P5-73-10/12M

    JZR273-10

    100

    450

    136

    24P5-73-10/15D



    (以下為國內統一型號)

    不  銹  鋼
    電阻器型號

    電動機基本技術參數

    可替代老式電阻器型號

    接線原理圖

    電動機型號

    容量
    （kw)

    轉子電壓
    （V）

    轉子電流
    （A）

    RT22-11/1M

    JZR211-6

    2.2

    136

    11.8

    RT22-11/1B

    圖1-1

    RT22-12/1M

    JZR212-6

    3.5

    205

    12

    RT22-12/1B

    RT22-21/1M

    JZR221-6

    5

    195

    18

    RT22-21/1B

    RT22-22/1M

    JZR222-6

    7.5

    270

    19

    RT22-22/1B

    RT22-316/1M

    JZR231-6

    11

    225

    32

    RT22-316/1B

    RT22-318/1M

    JZR231-8

    7.5

    175

    28

    RT22-318/1B

    RT22-41/1M

    JZR241-8

    11

    158

    48

    RT22-41/1B

    RT22-42/2M

    JZR242-8

    16

    215

    48.5

    RT22-42/2D

    RT22-51/2M

    JZR251-8

    22

    205

    67

    RT22-51/2D

    RT22-52/3M

    JZR252-8

    30

    275

    69

    RT22-52/3D

    RT22-52J/3M

    JZR252-8

    30

    275

    69

    RT22-52J/3D

    RT22-61/3M

    JZR261-10

    30

    140

    136

    RT22-61/3D

    RT22-62/3M

    JZR262-10

    45

    195

    145

    RT22-62/4D

    RT24-11/1M

    JZR211-6

    1.8

    136

    9.65

    RT24-11/1B

    RT24-12/1M

    JZR212-6

    2.5

    205

    8.57

    RT24-12/1B

    RT24-21/1M

    JZR221-6

    4.2

    195

    15.1

    RT24-21/1B

    RT24-22/1M

    JZR222-6

    6.3

    270

    16

    RT24-22/1B

    RT24-316/1M

    JZR231-6

    8.8

    225

    25.6

    RT24-316/1B

    RT24-318/1M

    JZR231-8

    6.3

    175

    23.5

    RT24-318/1B

    RT24-41/1M

    JZR241-8

    8.8

    158

    38.4

    RT24-41/1B

    RT24-42/2M

    JZR242-8

    13

    215

    39.4

    RT24-42/2D

    RT24-51/2M

    JZR251-8

    17.5

    205

    53.3

    RT24-51/2D

    RT24-52/3M

    JZR252-8

    23.5

    275

    54

    RT24-52/3D

    RT24-52J/3M

    JZR252-8

    23.5

    275

    54

    RT24-52J/3D

    RT24-61/3M

    JZR261-10

    24

    140

    109

    RT24-61/3D

    RT24-62/3M

    JZR262-10

    36

    195

    116

    RT24-62/3D

    RS22-316/2M

    JZR231-6

    11

    225

    32

    RS22-316/2B

    圖1-5

    RS22-41/2M

    JZR241-8

    11

    158

    48

    RS22-41/2D

    RS22-42/3M

    JZR242-8

    16

    215

    48.5

    RS22-42/3D

    RS22-51/3M

    JZR251-8

    22

    205

    67

    RS22-51/3D

    RS22-52/3M

    JZR252-8

    30

    275

    69

    RS22-52/4D

    RS22-61/3M

    JZR261-10

    30

    140

    136

    RS22-61/3D

    RS22-62/4M

    JZR262-10

    45

    195

    145

    RS22-62/5D

    RS22-63/5M

    JZR263-10

    60

    255

    155

    RS22-63/6D

    RS22-71/5M

    JZR271-10

    80

    280

    178

    RS22-71/7D

    RS22-72/7M

    JZR272-10

    100

    355

    176

    RS22-72/9D

    RS22-72J/7M

    JZR272-10

    100

    355

    176

    RS22-72J/9D

    圖1-6

    RS22-73/9M

    JZR273-10

    125

    450

    170

    RS22-73/12D

    RS24-316/2M

    JZR231-6

    8.8

    225

    25.6

    RS24-316/2B

    圖1-5

    RS24-41/2M

    JZR241-8

    8.8

    158

    38.4

    RS24-41/2D

    RS24-42/3M

    JZR242-8

    13

    215

    39.4

    RS24-42/3D

    RS24-51/3M

    JZR251-8

    17.5

    205

    53.3

    RS24-51/3D

    RS24-52/3M

    JZR252-8

    23.5

    275

    54

    RS24-52/3D

    RS24-61/3M

    JZR261-10

    24

    140

    109

    RS24-61/3D

    RS24-62/3M

    JZR262-10

    36

    195

    116

    RS24-62/4D

    RS24-63/5M

    JZR263-10

    48

    255

    124

    RS24-63/6D

    RS24-71/5M

    JZR271-10

    63

    280

    140

    RS24-71/6D

    RS24-72/7M

    JZR272-10

    80

    355

    141

    RS24-72/9D

    RS24-72J/7M

    JZR272-10

    80

    355

    141

    RS24-72J/8D

    圖1-6

    RS24-73/9M

    JZR273-10

    100

    450

    136

    RS24-73/11D

    RY22-316/2M

    JZR231-6

    11

    225

    32

    RY22-316/2B

    圖1-5

    RY22-41/2M

    JZR241-8

    11

    158

    48

    RY22-41/2D

    RY22-42/3M

    JZR242-8

    16

    215

    48.5

    RY22-42/3D

    RY22-51/3M

    JZR251-8

    22

    205

    67

    RY22-51/3D

    RY22-52/3M

    JZR252-8

    30

    275

    69

    RY22-52/4D

    RY22-61/3M

    JZR261-10

    30

    140

    136

    RY22-61/3D

    RY22-62/4M

    JZR262-10

    45

    195

    145

    RY22-62/5D

    RY22-63/5M

    JZR263-10

    60

    255

    155

    RY22-63/6D

    RY22-71/6M

    JZR271-10

    80

    280

    178

    RY22-71/7D

    RY22-72/7M

    JZR272-10

    100

    355

    176

    RY22-72/9D

    RY22-72J/7M

    JZR272-10

    100

    355

    176

    RY22-72J/9D

    圖1-6

    RY22-73/9M

    JZR273-10

    125

    450

    170

    RY22-73/11D

    RY24-316/2M

    JZR231-6

    8.8

    225

    25.6

    RY24-316/2B

    圖1-5

    RY24-41/2M

    JZR241-8

    8.8

    158

    38.4

    RY24-41/2D

    RY24-42/3M

    JZR242-8

    13

    215

    39.4

    RY24-42/3D

    RY24-51/3M

    JZR251-8

    17.5

    205

    53.3

    RY24-51/3D

    RY24-52/3M

    JZR252-8

    23.5

    275

    54

    RY24-52/4D

    RY24-61/3M

    JZR261-10

    24

    140

    109

    RY24-61/3D

    RY24-62/3M

    JZR262-10

    36

    195

    116

    RY24-62/5D

    RY24-63/4M

    JZR263-10

    48

    255

    124

    RY24-63/5D

    RY24-71/5M

    JZR271-10

    63

    280

    140

    RY24-71/7D

    RY24-72/7M

    JZR272-10

    80

    355

    141

    RY24-72/9D

    RY24-72J/7M

    JZR272-10

    80

    355

    141

    RY24-72J/9D

    圖1-6

    RY24-73/7M

    JZR273-10

    100

    450

    136

    RY24-73/9D

    RZ24-42/1M

    JZR242-8

    13

    215

    39.4

    RZ24-42/1B

    圖1-4

    RZ24-51/2M

    JZR251-8

    17.5

    205

    53.3

    RZ24-51/2D

    RZ24-52/2M

    JZR252-8

    23.5

    275

    54

    RZ24-52/2D

    RZ24-61/2M

    JZR261-10

    24

    140

    109

    RZ24-61/2D

    RZ24-62/3M

    JZR262-10

    36

    195

    116

    RZ24-62/3D

    RZ24-63/3M

    JZR263-10

    48

    255

    124

    RZ24-63/4D

    RZ24-71/4M

    JZR271-10

    63

    280

    140

    RZ24-71/5D

    RZ24-72/5M

    JZR272-10

    80

    355

    141

    RZ24-72/6D

    RZ24-72J/5M

    JZR272-10

    80

    355

    141

    RZ24-72J/6D

    圖1-5

    RZ24-73/6M

    JZR273-10

    100

    450

    136

    RZ24-73/7D

    RP22-316/2M

    JZR231-6

    11

    225

    32

    RP22-316/2B

    圖1-5

    RP22-41/2M

    JZR241-8

    11

    158

    48

    RP22-41/2D

    RP22-42/3M

    JZR242-8

    16

    215

    48.5

    RP22-42/3D

    RP22-51/3M

    JZR251-8

    22

    205

    67

    RP22-51/3D

    RP22-52/4M

    JZR252-8

    30

    275

    69

    RP22-52/4D

    RP22-52J/4M

    JZR252-8

    30

    275

    69

    RP22-52J/4D

    圖1-6

    RP22-61/4M

    JZR261-10

    30

    140

    136

    RP22-61/4D

    RP22-62/4M

    JZR262-10

    45

    195

    145

    RP22-62/5D

    RP22-63/6M

    JZR263-10

    60

    255

    155

    RP22-63/7D

    RP22-71/7M

    JZR271-10

    80

    280

    178

    RP22-71/9D

    RP22-72/9M

    JZR272-10

    100

    355

    176

    RP22-72/10D

    RP22-73/10M

    JZR273-10

    125

    450

    170

    RP22-73/12D

    RP24-316/2M

    JZR231-6

    8.8

    225

    25.6

    RP24-316/2B

    圖1-5

    RP24-41/2M

    JZR241-8

    8.8

    158

    38.4

    RP24-41/2D

    RP24-42/3M

    JZR242-8

    13

    215

    39.4

    RP24-42/3D

    RP24-51/3M

    JZR251-8

    17.5

    205

    53.3

    RP24-51/3D

    RP24-52/3M

    JZR252-8

    23.5

    275

    54

    RP24-52/4D

    RP24-52J/3M

    JZR252-8

    23.5

    275

    54

    RP24-52J/4D

    圖1-6

    RP24-61/3M

    JZR261-10

    24

    140

    109

    RP24-61/3D

    RP24-62/4M

    JZR262-10

    36

    195

    116

    RP24-62/5D

    RP24-63/5M

    JZR263-10

    48

    255

    124

    RP24-63/6D

    RP24-71/5M

    JZR271-10

    63

    280

    140

    RP24-71/7D

    RP24-72/8M

    JZR272-10

    80

    355

    141

    RP24-72/10D

    RP24-73/9M

    JZR273-10

    100

    450

    136

    RP24-73/11D

    RQ22-316/3M

    JZR231-6

    11

    225

    32

    RQ22-316/3B

    圖1-7

    RQ22-41/3M

    JZR241-8

    11

    158

    48

    RQ22-41/3D

    RQ22-42/3M

    JZR242-8

    16

    215

    48.5

    RQ22-42/4D

    RQ22-51/3M

    JZR251-8

    22

    205

    67

    RQ22-51/4D

    RQ22-52/4M

    JZR252-8

    30

    275

    69

    RQ22-52/6D

    RQ22-61/3M

    JZR261-10

    30

    140

    136

    RQ22-61/5D

    RQ22-62/5M

    JZR262-10

    45

    195

    145

    RQ22-62/6D

    RQ22-63/7M

    JZR263-10

    60

    255

    155

    RQ22-63/9D

    RQ22-71/8M

    JZR271-10

    80

    280

    178

    RQ22-71/10D

    RQ22-72/9M

    JZR272-10

    100

    355

    176

    RQ22-72/12D

    RQ22-73/12M

    JZR273-10

    125

    450

    170

    RQ22-73/16D

    RQ24-316/2M

    JZR231-6

    8.8

    225

    25.6

    RQ24-316/2B

    RQ24-41/3M

    JZR241-8

    8.8

    158

    38.4

    RQ24-41/3D

    RQ24-42/3M

    JZR242-8

    13

    215

    39.4

    RQ24-42/4D

    RQ24-51/3M

    JZR251-8

    17.5

    205

    53.3

    RQ24-51/4D

    RQ24-52/4M

    JZR252-8

    23.5

    275

    54

    RQ24-52/5D

    RQ24-61/3M

    JZR261-10

    24

    140

    109

    RQ24-61/4D

    RQ24-62/5M

    JZR262-10

    36

    195

    116

    RQ24-62/6D

    RQ24-63/6M

    JZR263-10

    48

    255

    124

    RQ24-63/8D

    RQ24-71/7M

    JZR271-10

    63

    280

    140

    RQ24-71/9D

    RQ24-72/8M

    JZR272-10

    80

    355

    141

    RQ24-72/12D

    RQ24-73/12M

    JZR273-10

    100

    450

    136

    RQ24-73/15D

    備注:
      1) JZR2系列電動機的生產廠家不同,基本參數略有差異,但并不影響電阻器的選用;
      2) JZRH2系列電動機的工作制為40%,由于用量較少,故本手冊暫無編入與其配套的電阻器,用戶如有需要可直接訂購.如:“RY2H-42/3M、RS2H-52/3M、PR2H-316/2M、RQ2H-62/6M”等。



    R□5?系列交流起重機成套電阻器（S3）

        R□5?系列成套電阻器主要用作交流起重機通用電控設備配套的YZR系列繞線式異步電動機(S3)的起動、制動與調速電阻。

    注： l）控制設備代號：

              "T"-KT?凸輪控制器;

              “K"- KT?凸輪控制器(一相開路);

              "Y"或"P"-PQR1、PQR3、PQR5、PQY1~6、QR1~6Y、PQK6401等平移控制屏(柜);

              “S"- PQR2、PQR4、PQS1~3、QR1S等起升控制屏(柜);

              “Z"-PQR6、PQZ1、QR1Z等抓斗控制屏(柜);

              “Q"-PQK（X、D、R)6402等起升控制屏(柜);

              “F"-QR2S兩級反接制動起升控制屏(柜);

        2) 通電持續率: "1“-15%；"2”-25%；"4“-40%；"6“-60%；

        3) 電阻元件代號:

           "M"-ZM1~ZM3型不銹鋼板沖制的網板形電阻元件;

           "B"-ZB1或ZB2型康銅帶(絲)繞制的板形電阻元件；

           “D"或"Y"-ZD2型鐵鉻鋁帶繞制的圓筒形電阻元件;

           "J"-ZJ1型鐵鉻鋁帶繞制的大波浪形電阻元件;


    不  銹  鋼
    電阻器型號

    電動機基本技術參數

    可替代老式電阻器型號

    電動機型號

    容量
    （kw)

    轉子電壓
    （V）

    轉子電流
    （A）

    RK51-112M-6/1M

    YZR112M-6

    2.2

    100

    18.4

    RK51-112M-6/1B

    RK51-132M1-6/1M

    YZR132M1-6

    3

    132

    16.1

    RK51-132M1-6/1B

    RK51-132M2-6/1M

    YZR132M2-6

    5

    185

    18.2

    RK51-132M2-6/1B

    RK51-160M1-6/1M

    YZR160M1-6

    7.5

    138

    35.4

    RK51-160M1-6/1B

    RK51-160M2-6/1M

    YZR160M2-6

    11

    185

    39.6

    RK51-160M2-6/1B

    RK51-160L-6/1M

    YZR160L-6

    15

    250

    39

    RK51-160L-6/1B

    RK51-180L-6/2M

    YZR180L-6

    20

    218

    58.7

    RK51-180L-6/2J

    RK51-200L-6/2M

    YZR200L-6

    33

    200

    68

    RK51-200L-6/2J

    RK51-225M-6/2M

    YZR225M-6

    40

    250

    101

    RK51-225M-6/2J

    RK51-160L-8/1M

    YZR160L-8

    11

    205

    35.3

    RK51-160L-8/1B

    RK51-180L-8/1M

    YZR180L-8

    15

    172

    56

    RK51-180L-8/1B

    RK51-200L-8/2M

    YZR200L-8

    22

    178

    81

    RK51-200L-8/2J

    RK51-225M-8/2M

    YZR225M-8

    33

    232

    92

    RK51-225M-8/2J

    RK51-250M1-8/3M

    YZR250M1-8

    42

    272

    97.5

    RK51-250M1-8/3J

    RK52-112M-6/1M

    YZR112M-6

    1.8

    100

    13.4

    RK52-112M-6/1B

    RK52-132M1-6/1M

    YZR132M1-6

    2.5

    132

    12.9

    RK52-132M1-6/1B

    RK52-132M2-6/1M

    YZR132M2-6

    4

    185

    14.2

    RK52-132M2-6/1B

    RK52-160M1-6/1M

    YZR160M1-6

    6.3

    138

    29.4

    RK52-160M1-6/1B

    RK52-160M2-6/1M

    YZR160M2-6

    8.5

    185

    29.8

    RK52-160M2-6/1B

    RK52-160L-6/1M

    YZR160L-6

    13

    250

    31.6

    RK52-160L-6/1B

    RK52-180L-6/2M

    YZR180L-6

    17

    218

    49.8

    RK52-180L-6/2J

    RK52-200L-6/2M

    YZR200L-6

    26

    200

    82.4

    RK52-200L-6/2J

    RK52-225M-6/2M

    YZR225M-6

    34

    250

    85

    RK52-225M-6/2J

    RK52-160L-8/1M

    YZR160L-8

    9

    205

    28.1

    RK52-160L-8/1B

    RK52-180L-8/2M

    YZR180L-8

    13

    172

    47.8

    RK52-180L-8/2J

    RK52-200L-8/2M

    YZR200L-8

    18.5

    178

    67.2

    RK52-200L-8/2J

    RK52-225M-8/2M

    YZR225M-8

    26

    232

    71.2

    RK52-225M-8/2J

    RK52-250M1-8/3M

    YZR250M1-8

    35

    272

    80

    RK52-250M1-8/3J

    RK54-112M-6/1M

    YZR112M-6

    1.5

    100

    12.5

    RK54-112M-6/1B

    RK54-132M1-6/1M

    YZR132M1-6

    2.2

    132

    12.6

    RK54-132M1-6/1B

    RK54-132M2-6/1M

    YZR132M2-6

    3.7

    185

    14.5

    RK54-132M2-6/1B

    RK54-160M1-6/1M

    YZR160M1-6

    5.5

    138

    25.7

    RK54-160M1-6/1B

    RK54-160M2-6/1M

    YZR160M2-6

    7.5

    185

    26.5

    RK54-160M2-6/1B

    RK54-160L-6/1M

    YZR160L-6

    11

    250

    27.6

    RK54-160L-6/1B

    RK54-180L-6/2M

    YZR180L-6

    15

    218

    46.5

    RK54-180L-6/2J

    RK54-200L-6/3M

    YZR200L-6

    22

    200

    69.9

    RK54-200L-6/3J

    RK54-225M-6/3M

    YZR225M-6

    30

    250

    74.4

    RK54-225M-6/3J

    RK54-160L-8/1M

    YZR160L-8

    7.5

    205

    23

    RK54-160L-8/1B

    RK54-180L-8/2M

    YZR180L-8

    11

    172

    44

    RK54-180L-8/2J

    RK54-200L-8/2M

    YZR200L-8

    15

    178

    53.5

    RK54-200L-8/2J

    RK54-225M-8/2M

    YZR225M-8

    22

    232

    59.1

    RK54-225M-8/2J

    RK54-250M1-8/3M

    YZR250M1-8

    30

    272

    68.8

    RK54-250M1-8/3J

    RT51-112M-6/1M

    YZR112M-6

    2.2

    100

    18.4

    RT51-112M-6/1B

    RT51-132M1-6/1M

    YZR132M1-6

    3

    132

    16.1

    RT51-132M1-6/1B

    RT51-132M2-6/1M

    YZR132M2-6

    5

    185

    18.2

    RT51-132M2-6/1B

    RT51-160M1-6/1M

    YZR160M1-6

    7.5

    138

    35.4

    RT51-160M1-6/1B

    RT51-160M2-6/1M

    YZR160M2-6

    11

    185

    39.6

    RT51-160M2-6/1B

    RT51-160L-6/1M

    YZR160L-6

    15

    250

    39

    RT51-160L-6/1B

    RT51-180L-6/2M

    YZR180L-6

    20

    218

    58.7

    RT51-180L-6/2J

    RT51-200L-6/2M

    YZR200L-6

    33

    200

    68

    RT51-200L-6/2J

    RT51-225M-6/3M

    YZR225M-6

    40

    250

    101

    RT51-225M-6/3J

    RT51-160L-8/1M

    YZR160L-8

    11

    205

    35.3

    RT51-160L-8/1B

    RT51-180L-8/2M

    YZR180L-8

    15

    172

    56

    RT51-180L-8/2J

    RT51-200L-8/2M

    YZR200L-8

    22

    178

    81

    RT51-200L-8/2J

    RT51-225M-8/2M

    YZR225M-8

    33

    232

    92

    RT51-225M-8/2J

    RT51-250M1-8/2M

    YZR250M1-8

    42

    272

    97.5

    RT51-250M1-8/3J

    RT52-112M-6/1M

    YZR112M-6

    1.8

    100

    13.4

    RT52-112M-6/1B

    RT52-132M1-6/1M

    YZR132M1-6

    2.5

    132

    12.9

    RT52-132M1-6/1B

    RT52-132M2-6/1M

    YZR132M2-6

    4

    185

    14.2

    RT52-132M2-6/1B

    RT52-160M1-6/1M

    YZR160M1-6

    6.3

    138

    29.4

    RT52-160M1-6/1B

    RT52-160M2-6/1M

    YZR160M2-6

    8.5

    185

    29.8

    RT52-160M2-6/1B

    RT52-160L-6/2M

    YZR160L-6

    13

    250

    31.6

    RT52-160L-6/2B

    RT52-180L-6/2M

    YZR180L-6

    17

    218

    49.8

    RT52-180L-6/2J

    RT52-200L-6/3M

    YZR200L-6

    26

    200

    82.4

    RT52-200L-6/3J

    RT52-225M-6/3M

    YZR225M-6

    34

    250

    85

    RT52-225M-6/3J

    RT52-160L-8/1M

    YZR160L-8

    9

    205

    28.1

    RT52-160L-8/1B

    RT52-180L-8/2M

    YZR180L-8

    13

    172

    47.8

    RT52-180L-8/2J

    RT52-200L-8/2M

    YZR200L-8

    18.5

    178

    67.2

    RT52-200L-8/2J

    RT52-225M-8/2M

    YZR225M-8

    26

    232

    71.2

    RT52-225M-8/2J

    RT52-250M1-8/3M

    YZR250M1-8

    35

    272

    80

    RT52-250M1-8/3J

    RT54-112M-6/1M

    YZR112M-6

    1.5

    100

    12.5

    RT54-112M-6/1B

    RT54-132M1-6/1M

    YZR132M1-6

    2.2

    132

    12.6

    RT54-132M1-6/1B

    RT54-132M2-6/1M

    YZR132M2-6

    3.7

    185

    14.5

    RT54-132M2-6/1B

    RT54-160M1-6/1M

    YZR160M1-6

    5.5

    138

    25.7

    RT54-160M1-6/1B

    RT54-160M2-6/1M

    YZR160M2-6

    7.5

    185

    26.5

    RT54-160M2-6/1B

    RT54-160L-6/2M

    YZR160L-6

    11

    250

    27.6

    RT54-160L-6/2B

    RT54-180L-6/3M

    YZR180L-6

    15

    218

    46.5

    RT54-180L-6/3J

    RT54-200L-6/3M

    YZR200L-6

    22

    200

    69.9

    RT54-200L-6/3J

    RT54-225M-6/3M

    YZR225M-6

    30

    250

    74.4

    RT54-225M-6/3J

    RT54-160L-8/1M

    YZR160L-8

    7.5

    205

    23

    RT54-160L-8/1B

    RT54-180L-8/2M

    YZR180L-8

    11

    172

    44

    RT54-180L-8/2J

    RT54-200L-8/2M

    YZR200L-8

    15

    178

    53.5

    RT54-200L-8/2J

    RT54-225M-8/3M

    YZR225M-8

    22

    232

    59.1

    RT54-225M-8/3J

    RT54-250M1-8/3M

    YZR250M1-8

    30

    272

    68.8

    RT54-250M1-8/4J





    上海瓦藍電子科技有限公司WL

    http://www.51zzkk.cn

    0086-(21)57899261





    啟動,電阻,調整,電阻器,繞,線式,異步電動機,

    訂購：啟動電阻-調整電阻器

    ?
