諧波濾波器
- 產品簡介：諧波濾波器 又叫諧波抑制器 產品概述： 利用電磁感應及電抗器原理，專業開發，選用高性能的濾波電容器串聯高線性度的濾波裝置，組合成濾波補償系統，在吸收系統中主要的諧波分
- 咨詢熱線：021-57899261
-
產品詳情
聯系我們

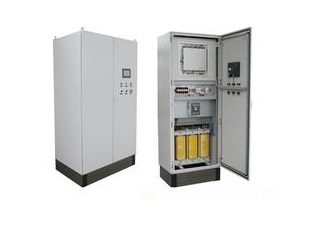

諧波濾波器
又叫諧波抑制器
產品簡述1：
1.與傳統無源濾波器相比，HFL系列產品體積更小，諧波抑制能力更強
2.當連接在變頻器前端，經諧波濾波器濾波后總諧波電流小于滿負載時基波電流的10%
3.效率大于98%，功率可到250KW，無源諧波濾波器提供了諧波解決方案
4.作為獨立選項，易于安裝到現有機柜內
5.該系列濾波器與品牌變頻器做過精心匹配，適合多種電機控制方式，確保系統穩定工作，不會對電網產生任何不良影響
技術規格：
1. 額定工作電壓：AC380V~480V
2. 頻率：50Hz
3. 過載能力：1.6倍、60S
4. 絕緣等級：過壓類別III符合EN61800-5-1
5. 滿載效率：大于98%
6. 冷卻方式：AN
7. 諧波濾波效果：滿載條件下，濾波器輸入端的總諧波電流畸變率THID≤10%,背景電壓THUD≤2%
8. 空載電流：小于額定電流的25%
9. 運行環境溫度－25℃～+45℃，相對濕度不超過90%
10. 海拔高度不超過2000米
11. 產品執行標準：IEEE519GB/T 14549-1993

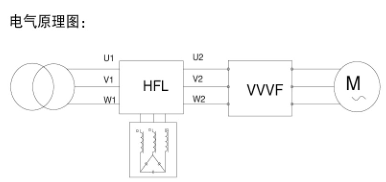

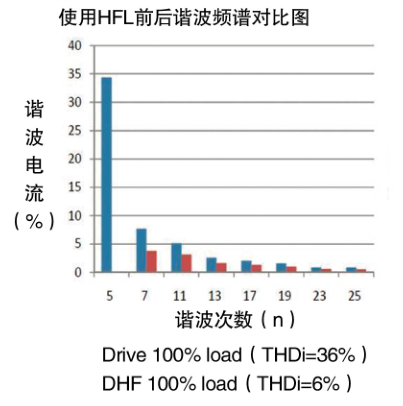

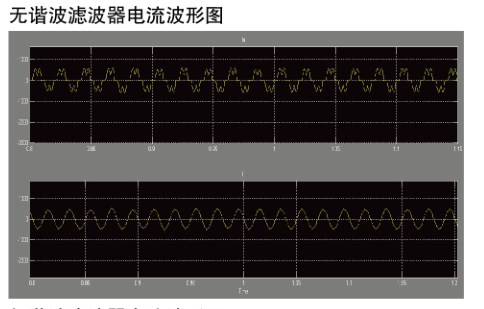

原理圖和濾波效果圖（仿真波形）
產品簡述2：
利用電磁感應及電抗器原理，專業開發，選用高性能的濾波電容器串聯高線性度的濾波裝置，組合成濾波補償系統，在吸收系統中主要的諧波分量的同時，補償無功功率。將動態無功補償，濾波功能熔為一體，可以快速跟隨負荷變化，具有抑制電流波動，吸收電網諧波和補償無功功率三個主要功能。
產品應用：
1用電負載（馬達）額定電流為選型依據，諧波濾波器的額定電流大于等于負載電流的1.1倍為佳；
2負載的額定工作電流和實際工作電流，不能超過諧波濾波器的額定工作電流；
3負載的負載率，如果負載率偏低，會影響諧波濾波器效果，請?jiān)谶x型時提供負載率數據；
4負載設備的額定工作電壓和電源頻率，是否滿足諧波濾波器的電源要求；
5諧波濾波器安裝環境，符合諧波濾波器使用環境要求；
6提供負載的功率因數，以便加裝合適的電容器，使功率因數達到最佳。
技術規格：
電壓等級：三相三線額定電壓380V，允許偏差±10%
頻 率：50±5(Hz)
諧波治理：滿載諧波電流THD<10%，諧波次數2n-1=1～40
諧波電壓：THD<5%
濾波效果：符合IEC61000，GB/T14549-93
功率因素：COSФ>0.9
運行溫度：-10～+50（℃）
儲存溫度：-40～+65（℃）
環境濕度：0～98(%），不凝露 海拔高度：<2000M 結 構：標準結構，落地安裝，或客戶定制（可選） 絕緣等級：H級 容 量：7.5～630(KW) 超載能力：超載120%額定值正常工作30分鐘 安裝方式：?jiǎn)为?dú)安裝、配套安裝、或客戶定制（可選），諧波濾波器周圍留出100mm的散熱空間 上海瓦藍電子科技有限公司WL 0086-(21)57899261
